脈沖阻尼器
脈沖阻尼器又名脈動阻尼器、脈動緩沖器,是消除管路脈動的常用元件,是計量泵必須配備的附件。榮興脈動阻尼器能夠平滑由柱塞泵、隔膜泵等容積泵引起的管路脈動和系統的水錘現象。它由耐腐蝕的隔膜將氣體與管路中的液體隔離,通過氣室容積的變化平滑管路脈動。
主要功能
1、減小除去水錘對系統的危害。
2、減小流速波動的峰值。
3、保護管路、彎頭、接頭不受壓力波動的沖擊。
4、為計量泵創造良好的工作環境并改善泵的工作性能。
5、允許系統使用更小的管徑,降低成本。
6、和背壓閥等配合使用可以使管路的壓力波動接近為零。
7、降低系統的能耗。
材質有304、316、內襯式及PVC等,我公司備有以下型號的產品,可供客戶選擇,若有特殊需求,可單獨訂購。
膜片式脈沖阻尼器分為上下殼體,中間由聚四氟乙烯&橡膠復合膜片分隔,是最常用的脈沖阻尼器。最大的優點就是隔膜將預充氣體和管路中的液體分開,方便維護,在合適的選型、充壓條件下,能夠減少絕大多數的脈沖。我公司生產的膜片式脈沖阻尼器PVC材質的最大耐壓為1.0MPa,不銹鋼材質最大耐壓一般為2.5MPa,最高耐壓5.0MPa。
容積選型方法:每次沖程的容積數(毫升)乘以10,即得到能減小90%脈沖的最小容積。
設計特點 DESIGN FEATURES
?膜片式結構,介質和壓縮氣體分離,保證長期穩定運行
?接觸介質部分只有下殼體和膜片,常規膜片采用橡膠襯四氟形式,四氟做過多向滾壓處理,耐腐蝕性好,使用壽命高
適用范圍 TYPICAL APPLICATIONS
?化工、水處理、實驗室、石油行業
?腐蝕性液體
特性參數:
?PVC材質耐壓1.0-1.6MPa,不銹鋼(碳鋼材質)耐壓有2.5MPa、5MPa和10MPa
?安全測試壓力: 1.5 倍的最大輸入壓力
?適用溫度:普通膜片-5℃至+80℃);
材質:
?殼體材質:PVC、SS304、SS316L、PVDF、PP、碳鋼等(可按要求定做)
?膜片材質:橡膠襯四氟
購買膜片式脈沖阻尼器時,請?zhí)峁┮韵聰?shù)據:
1、 膜片式脈沖阻尼器的容積、材質、連接方式(或提供泵的流量、壓力、介質、材質,由我公司為您提供精確選型)
最好能同時告知輸送的介質、溫度。
膜片式脈沖阻尼器規格及安裝尺寸

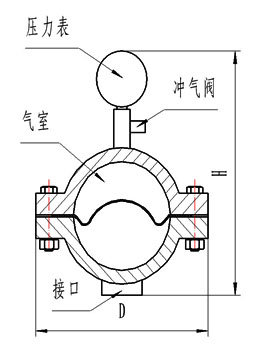

型號 | 實際容積L | 額定壓力MPa | 材質 | 外形尺寸 | 聯接方式 | 膜片式脈沖阻尼器結構圖 | |
高㎜ | 直徑㎜ | ||||||
RXMZ-P0.35/1.0 | 0.35 | 1.0 | PVC | 235 | Φ142 | RC1/2" | |
RXMZ-P0.6/1.0 | 0.6 | 1.0 | PVC | 250 | Φ174 | RC3/4" | |
RXMZ-P1.0/1.0 | 1.0 | 1.0 | PVC | 310 | Φ210 | RC1" | |
RXMZ-P2.0/1.0 | 2.0 | 1.0 | PVC | 380 | Φ260 | RC1+1/4" | |
RXMZ-S0.35/2.5(5.0) | 0.34 | 2.5/5.0 | 304/316L/碳鋼 (可內襯ECTFE) | 220 | Φ140 | RC1/2" | |
RXMZ-S0.6/2.5(5.0) | 0.6 | 2.5/5.0 | 304/316L/碳鋼(可內襯ECTFE) | 230 | Φ170 | RC3/4" | |
RXMZ-S1.0/2.5(5.0) | 0.95 | 2.5/5.0 | 304/316L/碳鋼(可內襯ECTFE) | 250 | Φ215 | RC1" | |
RXMZ-S2.0/2.5(5.0) | 2.0 | 2.5/5.0 | 304/316L(可內襯ECTFE) | 300 | Φ240 | RC1+1/4" | |
RXMZ-S4.0/2.5(5.0) | 4.2 | 2.5/5.0 | 304/316L(可內襯ECTFE) | 340 | Φ260 | RC1+1/4" | |
RXMZ-S6.0/2.5 | 6.0 | 2.5 | 304/316L | 380 | Φ320 | RC2" | |
連接口徑可根據要求定做 |
