安全閥又叫泄壓閥，是根據壓力系統的工作壓力自動啟閉，一般安裝于封閉系統的設備或管路上保護系統安全。當設備或管道內壓力超過安全閥設定壓力時，自動開啟泄壓，保證設備和管道內介質壓力在設定壓力之下，保護設備和管道正常工作，防止發生意外，減少損失。
設計特點 DESIGN FEATURES
?彈簧膜片式結構，壓力可調（調壓范圍見參數表）
?接觸介質部分只有下閥體和膜片，下閥體和膜片密封處加工有密封筋，密封效果好，靈敏度高
?常規膜片采用EPDM襯四氟形式，做夾布加工，密封效果好，使用壽命高；純四氟膜片耐溫高、耐腐蝕性強
適用范圍 TYPICAL APPLICATIONS
?化工、水處理、實驗室
?腐蝕性液體、普通氣體
特性參數:
?可調節壓力0-1.0MPa，0-2.0MPa，0-3.0MPa（詳見參數表）
?安全測試壓力： 1.5 倍的最大輸入壓力
?適用溫度:普通膜片-5℃至+80℃)；四氟膜片：-5℃至+80℃)
材質:
?下閥體材質：PVC、SS304、SS316L、PTFE、PVDF、PP、碳鋼等（可按要求定做）
?膜片材質：EPDM襯四氟（復合膜片）、PTFE（聚四氟乙烯）
?上閥體材質：PVC、碳鋼（鍍鎳處理、發黑處理）、304不銹鋼、316L不銹鋼
購買安全閥時，請?zhí)峁┮韵聰?shù)據：
1、 安全閥的口徑
2、 需要設定的壓力
3、 需要什么材質的，連接方式，最好能同時告知輸送的介質、溫度和流量。
安全閥規格及安裝尺寸
規格型號 | 材質 | 公稱通徑 | 設定壓力（MPa） | 尺寸 | 連接方式 | |||
D（mm） | H(mm) | |||||||
RXAF-P6/1.0 | PVC | 6 | 0.1-1.0 | 65 | 95 | Rc1/8” | ||
RXAF-P8/1.0 | PVC | 8 | 0.1-1.0 | 65 | 95 | Rc1/4” | ||
RXAF-P10/1.0 | PVC | 10 | 0.1-1.0 | 65 | 95 | Rc3/8” | ||
RXAF-P15/1.0 | PVC | 15 | 0.1-1.0 | 65 | 115 | Rc1/2” | ||

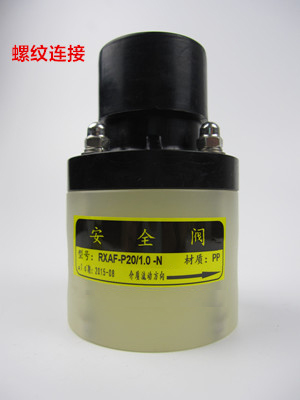

RXAF-P20/1.0 | PVC | 20 | 0.1-1.0 | 65 | 120 | Rc3/4” | ||
87 | 145 | |||||||
RXAF-P25/1.0 | PVC | 25 | 0.1-1.0 | 87 | 150 | Rc1” | ||
RXAF-P32/1.0 | PVC | 32 | 0.1-1.0 | 118 | 200 | Rc1+1/4” | ||
RXAF-P40/1.0 | PVC | 40 | 0.1-1.0 | 137 | 250 | Rc1+1/2” | ||
RXAF-P50/1.0 | PVC | 50 | 0.1-1.0 | 160 | 318 | Rc2” | ||
RXAF-P65/1.0 | PVC | 65 | 0.1-1.0 | 178 | 375 | Rc2+1/2” | ||
RXAF-P80/1.0 | PVC | 80 | 0.1-1.0 | 230 | 410 | Rc3” | ||
RXAF-P100/1.0 | PVC | 100 | 0.1-1.0 | 255 | 450 | Rc4” | ||
RXAF-S6/2.5 | SUS304/316 | 6 | 0.1-2.5 | 65 | 95 | Rc1/8” | ||
RXAF-S8/2.5 | SUS304/316 | 8 | 0.1-2.5 | 65 | 95 | Rc1/4” | ||
RXAF-S10/2.5 | SUS304/316 | 10 | 0.1-2.5 | 65 | 95 | Rc3/8” | ||

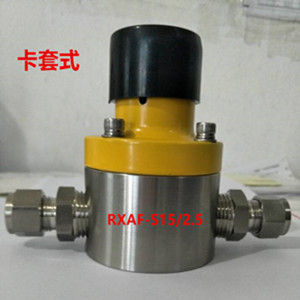

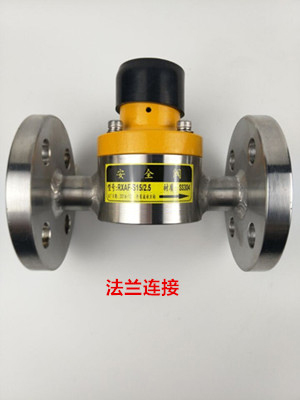

RXAF-S15/2.5 | SUS304/316 | 15 | 0.1-2.5 | 65 | 115 | Rc1/2” | ||
RXAF-S20/2.5 | SUS304/316 | 20 | 0.1-2.5 | 85 | 145 | Rc3/4” | ||
RXAF-S25/2.5 | SUS304/316 | 25 | 0.1-2.5 | 85 | 150 | Rc1” | ||
RXAF-S32/2.5 | SUS304/316 | 32 | 0.1-2.5 | 118 | 200 | Rc1+1/4” | ||
RXAF-S40/2.0 | SUS304/316 | 40 | 0.1-2.0 | 150 | 250 | Rc1+1/2” | ||
RXAF-S50/2.0 | SUS304/316 | 50 | 0.1-2.0 | 160 | 318 | Rc2” | ||
RXAF-S65/2.0 | SUS304/316 | 65 | 0.1-2.0 | 178 | 375 | Rc2+1/2” | ||
RXAF-S80/2.0 | SUS304/316 | 80 | 0.1-2.0 | 225 | 410 | Rc3” | ||
RXAF-S100/2.0 | SUS304/316 | 100 | 0.1-2.0 | 240 | 450 | Rc4” | ||
口徑DN100以上可根據要求定做 | ||||||||
